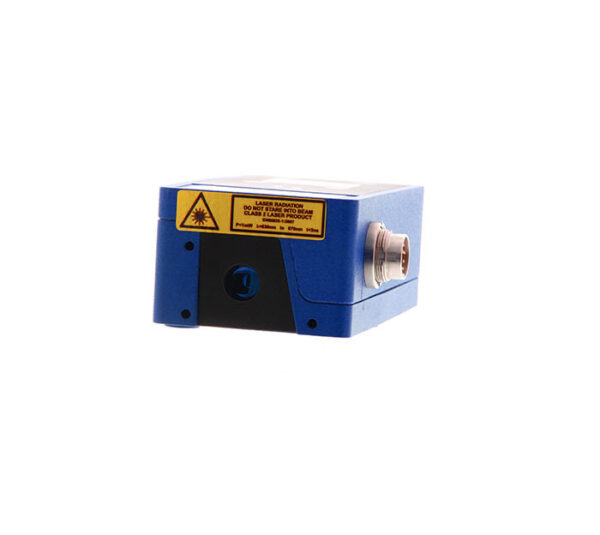

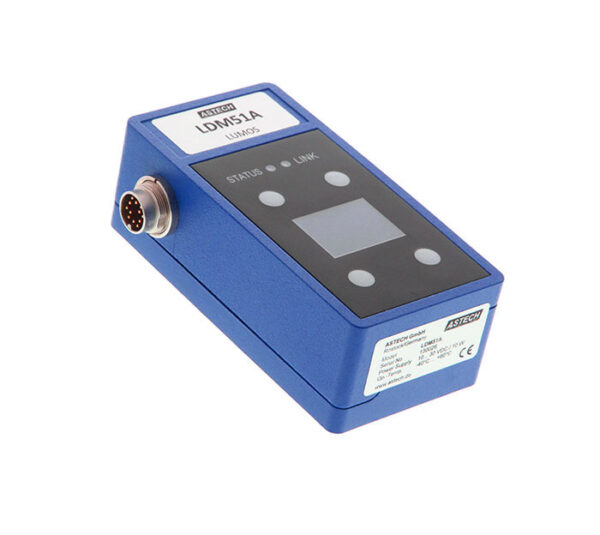

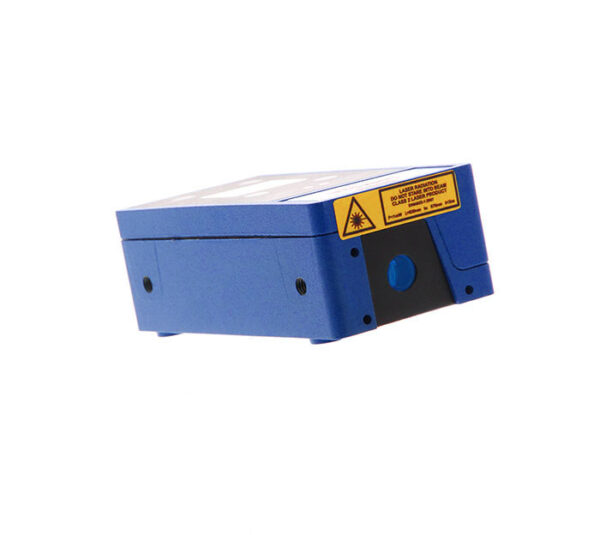

Лазерный дальномер LDM51A Lumos
| Тип | |
|---|---|
| Применение | |
| Тип выхода | , , |
| Производитель |
Цена по запросу
В цену влючен НДС 20%Срок поставки менджер уточнит при обработке запроса
Для измерений на расстояний до 100 мне требуются дополнительные отражатели. Максимальное расстояние превышает 500 м. Из-за высокой частоты измерения 100 Гц также можно зафиксировать быстрые движения цели.
Astech LDM51имеет уникальную возможность по измерению расстояния до раскаленного металла
Измерительный прибор Astech LDM 51A Lumos может бесконтактно измерять расстояние между собой и практически любой поверхностью и материалом.
LDM51A Lumos использует модулированный лазер видимого диапазона с малым расхождением пучка. Новоразработанные алгоритмы и самые современные технологии электронно-оптической обработки сигналов позволяют проводить надежные, высокоточные и быстрые измерения расстояний, которые можно использовать практически во всех областях производственного оборудования и технологий.
При разработке Дальномер LDM51A Lumos особое внимание было уделено его эксплуатации на открытых территориях с высоким уровнем воздействия постоянного солнечного освещения, а также при высоких температурах. Прочный алюминиевый каркас и опциональный нагрев LDM51A Lumos позволяют его безопасную эксплуатацию в жестких условиях окружающей среды.
Области применения:
- Автоматизация заводов и технологические процессы.
- Определение местоположения при транспортировке и в логистике.
- Наблюдение и определение местоположения оборудования в металлургической области, например для прокатного стана, разматывателя металла.
- Определение местоположения и измерение высоты при работе с краном.
- Измерения уровня таких материалов, как песок, земля, корма, зерновые культуры, цемент в хранилищах и насыпях.
- Определение толщины, длины и ширины.
- Определение диаметра рулонной стали.
- Измерение расстояний для раскаленной стали с температурой выше 1300 °C.
Особенности применения Astech LDM51/R:
- Измеритель расстояния Astech LUMOS доступен в разных конфигурациях. Тип устройства можно выбрать по необходимому интерфейсу и согласно температурных условий в месте применения.
- Версия устройства дальномера LUMOS, разработанная для работы при температуре ниже 40°C, может использоваться для работы вне помещения или в промышленных холодильных складах.
- Нагревательный элемент обеспечивает необходимую рабочую температуру компонентов и нормальную работу оптической системы (без конденсата) устройства LDM LUMOS.
- Необходимые соединительные кабели могут быть оснащены как прямыми, так и угловыми штекерными разъемами. Во избежание попадания прямых световых помех на оптические элементы устройства, в комплекте устройства может быть включен светозащитный адаптер, который можно прикрепить к устройству.
Интерфейсы
- Датчик LDM51 оснащен последовательным интерфейсом RS232, RS422 и RS485. Данные интерфейсы используются для настройки и получения измеренных значений. Компанией Astech разработано мощное программное обеспечение под ОС Windows. Для разработчикой собственного программного обеспечения предоставляется формат команд.
- LDM51 имеет три переключаемых выхода, аналоговый выход (4-20 мА). Все выходы являются программируемыми.
- LDM51 может быть оснащен дополнительным Profibus- и/или SSI-интерфейсом.
Датчики расстояния Astech имеют свидетельство средства измерения РФ и могут поставляться с поверкой.
Таблица технических характеристик Astech LDM51A Lumos
| Параметры измерения | |
|---|---|
| Принцип измерения | Метод сравнения фаз сигналов с амплитудной модуляцией |
| Измеряемый параметр | Значения расстояния |
| Предел измерений
всего На цели Oralite 5200 Специальная цель 3M 3279 На натуральных поверхностях |
0,15 м…500 м
50 м…500 м 0,15 м…100 м 0,15 м…100 м |
| Точность измерений (Для однократного измерения)
До 20Гц частоты измерения Все частоты измерения |
± 1 мм
≤ 2,5 мм |
| Разрешение | ± 0,1 мм |
| Время измерения, минимум | 10 мс |
| Параметры электрического соединения | |
|---|---|
| Напряжение сети | 10-30 В постоянного тока |
| Потребляемая мощность | < 10 Вт (без нагрева)
< 42 Вт (с нагревом, 24 В) |
| Лазер | |
|---|---|
| Классификация лазеров | 2-й класс лазера согласно EN 60825-1:2007 |
| Длина волны лазера | 635 нм |
| Отклонение лазера | < 0,2 мрад (50% мощности лазера) |
| Размер лазерного пучка на расстоянии 10 м | 4 мм × 5 мм |
| Условия применения и окружающей среды | |
|---|---|
| Температурный режим работы | -40 °C… +60 °C, с опцией нагрева
-10 °C … +60 °C, без опции нагрева |
| Температура хранения | -40°C … +70°C |
| Влажность | 15% … 90%, без конденсации |
| Класс защиты корпуса | IP 67 |
| Ударная прочность Длительный удар Постоянные удары
Колебания (синусоидальные) |
30 г / 6 мс, DIN ISO 9022-3-30-03-2
10 г / 6 мс, DIN ISO 9022-3-31-01-1(2) 1г / 10…2000Гц, DIN ISO 9022-3-36-02-1(2) |
| Скорость распространения электромагнитных волн | EN 61326-1 |
| Габариты
ДxШxВ, вкл. соединения |
120 мм x 76,5 мм x 40 мм |
| Масса | ок. 700 гр. |
| Интерфейс / Соединения | |
|---|---|
| Соединения | 1x 12-полюсное, M16
2x 5-полюсное, M12 B-кодированное 1x 5-полюсное, M12 A-кодированное |
| Последовательные интерфейсы | RS232, RS422, RS485 |
| Переключаемый выход | 3 шт, нагрузка до 0,2 A |
| Аналоговый выход | 4 мА … 20 мА
Устранение ошибок при 3 мА/21 мА Погрешность величины на выходе при 20 мА: 0,15 % при температуре 25 °C |
| Триггер, вход и выход | 1x |
| Profibus |
DP-V0 Slave | IEC 61158 / IEC 61784 |
| Скорость передачи данных | 9,6 кбод … 12 Мбод |
Популярные модели дальномера Astech LDM51 в России
|
10-2070-00 |
LDM51A |
|
10-2070-01 |
LDM51A-h с функцией нагрева |
|
10-2071-00 |
LDM51S с СПИ-интерфейсом |
|
10-2071-01 |
LDM51S-h с СПИ-интерфейсом и функцией нагрева |
|
10-2072-00 |
LDM51P с Profibus-интерфейсом |
|
10-2072-01 |
LDM51P-h с Profibus-интерфейсом и функцией нагрева |
|
10-2073-00 |
LDM51SP с СПИ-интерфейсом и Profibus-интерфейсом |
|
10-2073-01 |
LDM51SP-h с СПИ-интерфейсом, Profibus-интерфейсом и функцией нагрева |
