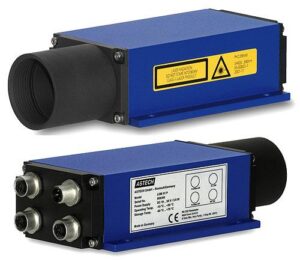

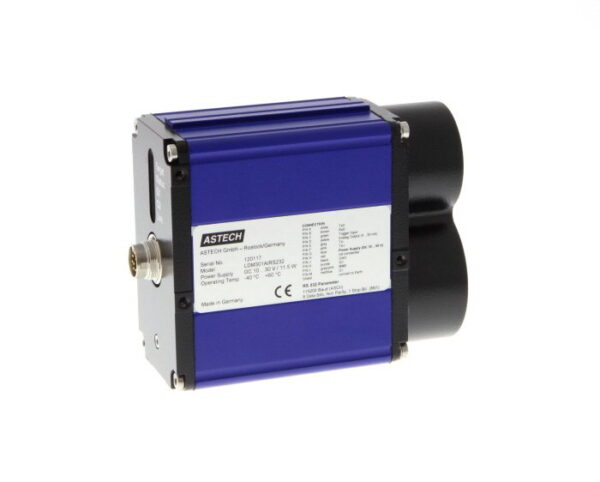

Astech LDM 301 лазер для измерения расстояний и скорости (бесконтактный метод)
Датчик LDM 301 отличается универсальностью применения и простотой инсталляции. Идеально подходит для измерения расстояний до 300 метров, с рефлектором — до 3.000 метров.
Краткое описание
Датчики Astech LDM301 относятся к группе оптических измерителей расстояний, разработанных для промышленного применения. Измерение на расстоянии до 300м производится точно, быстро и бесконтактным способом. Датчик посылает очень короткие лазерные импульсы, измеряет время полета этих импульсов (до объекта и обратно), и вычисляет расстояние. Данный способ измерения особенно подходит там, где необходимо измерять большие расстояния, или делать измерения в сложных промышленных условиях.
В зависимости от типа, устройства имеют два переключаемых выхода и следующие интерфейсы: RS-232, RS-422 и аналоговый выход, интерфейс SSI или Profibus. Прибор прост в установке и эксплуатации. Светодиодный дисплей на задней стороне устройства дает возможность пользователю контролировать устройство в процессе эксплуатации.
Компактный и прочный корпус, простота установки, низкое потребление тока, регулируемые переключаемые выходы и возможность задать конкретные параметры пользователя являются важными особенностями LDM301. Датчики могут быть легко интегрированы с любым промышленным оборудованием.
Компактная и прочная конструкция, низкая потребляемая мощность и возможность настройки специальных параметров гарантируют надежную работоспособность лазера.
Типовые применения Astech LDM301:
- · Мониторинг техпроцессов в сталелитейных цехах и на прокатных станах
- · Измерение уровня заполнения
- · Определение положения кранов, погрузочного и манипуляционного оборудования
- · Измерение в недоступных областях,, например, в полостях, трубах или контейнерах
- · Мониторинг автомашин и кораблей
- Наблюдение за движением объекта
Преимущества:
- · Бесконтактное измерение расстояния
- · Диапазон измерений — от 0,5 до 300м на естественных поверхностях, с рефлектором до 3.000 м
- · Точность измерений — ± 20 мм
- · Повторяемость измерений — ± 0,5мм
- · Последовательный интерфейс RS232 и RS422
- · Программируемый аналоговый выход
- · Один программируемый цифровой выход
- · Прочный корпус из алюминия, класс защиты IP 65
- · Синхронизация с внешними устройствами
Стандартная модель LDM301 оснащена встроенным подогревом, функцией индикации состояния, а также механизмом прицеливания. Процесс нацеливания на объект измерения очень прост благодаря красной лазерной точке экспериментального лазера.
Модульная конструкция устройства позволяет легко модернизировать его, объединяя с дополнительным оборудованием (аксессуарами) или настраивать для конкретных применений.
Устройство работает на принципе времени пролета импульса. Передаются короткие лазерные импульсы. Световой импульс, отраженный от мишени, улавливается приемником. Расстояние может быть определено путем временного сдвига.
Диапазон измерения зависит от отражательной способности и поверхности измеряемого объекта.
Датчики расстояния Astech имеют свидетельство средства измерения РФ и могут поставляться с поверкой.
Параметры измерения | |
---|---|
Принцип измерения | Лазерные импульсы – время пролета импульса |
Предел измерений [1]
на натуральных поверхностях [2] с отражателем [3] |
0.5 м … 300 м 300 м … 3000 м |
Точность измерения | ± 20 мм (частота выходного сигнала 100 Hz; частота измерения 2 кГц)
± 60 мм (частота выходного сигнала 2 кГц) |
Разрешение (расстояние) | 1 мм |
Время измерения расстояния | Стандартно: 0.5 мс
Специальная версия: 0.1 мс |
Измерительный диапазон для скорости [4] | 0 мс-1 … 100 мс-1 |
Время измерения для скорости | 0.1 с … 0.5 с |
Лазер | |
Лазер для измерений | Лазер класс 1 (инфракрасный, невидимый)
Расходимость луча лазера Стандартно: 1.7 мрад Опционально: 10 мрад Длина волны 905 нм |
Вспомогательный лазер | Лазер класс 2 (красный видимый)
Длина волны 635 нм |
Условия электроустановки | |
Напряжение сети | 10-30 В постоянного тока |
Потребляемая мощность | < 5 Вт (без нагрева)
11.5 Вт (с нагревом, 24 В) |
Интерфейсы / Соединения | |
Интерфейсы | 1 x 12-контактный (серия Binder 723) M18
2 x 5-контактный (серия Binder 766 (M12 B-coded[5]) |
Последовательные интерфейсы | RS-232 или опционально RS-422,
9.6 кБод … 460.8 кБод, формат 8N1, ASCII |
Profibus
(LDM301P) |
DP-V0 ведомое устройство IEC 61158 / IEC 61784 9,6 кБод … 12 МБод, авто обнаружение, внешний резистор завершения, адрес ведомого устройства должен быть установлен через Profibus |
SSI
(LDM301S) |
50 кГц … 1 МГц, пауза 25 µс
24 бит, настраиваемый бинарный или грей-код |
Переключаемый выход | 2х “High-Side-switch” (коммутация плюса), нагружаемый до 0.2 A,
Непрерывная защита от короткого замыкания, Регулируемый предел срабатывания |
Аналоговый выход | 4 мА … 20 мА [6] |
Триггер для синхронизации устройства | 1 x Триггер вход/выход, регулируемое крайнее значение задержки, триггер уровень 3-30 В постоянного тока |
Режимы работы | Однократное измерение, непрерывное измерение, среднее значение, внешний запуск (регулируемая задержка и предел срабатывания) |
Условия окружающей среды и условия примерения | |
Температура эксплуатации | -40 °C … +60 °C |
Температура хранения | -40 °C … +70 °C |
Влажность воздуха | 15 % … 90 % |
Габариты (ДxШxВ) | 136 мм × 57 мм × 104 мм |
Вес | ок. 800 гр |
Степень защиты | IP 67 |
ЭМС | IEC 61326-1:2005 |
- [1] Зависит от отражающей способности цели, влияния освещенности и атмосферных условий
- [2] Натуральне, диффузно отражающие поверхности; на дистанции менее 10 м не используйте материалы с низким коэффициентом отражения (темные, черные поверхности) в качетве цели
- [3] например, Scotch Lite 3000x
- [4] Диапазон расстояния: 0.5 м … 700 м
- [5] Только LDM301P и LDM301S
- [6] Погрешность величины на выходе при 20 мА: 0,15 % при температуре 25 °C
Популярные модели Astech LDM301 в России
10-2004-00 | LDM301 |
10-2004-01 | LDM301 с опцией 10кГц |
10-2004-02 | LDM301 с опцией 10мрад |
10-2004-03 | LDM301 с опцией 10 кГц и 10мрад |
10-2005-00 | LDM301/RS-422 |
10-2005-01 | LDM301/RS-422 с опцией 10кГц |
10-2005-02 | LDM301/RS-422 с опцией 10мрад |
10-2005-03 | LDM301/RS-422 с опцией 10 кГц и 10мрад |
10-2006-00 | LDM301S |
10-2007-00 | LDM301P |
