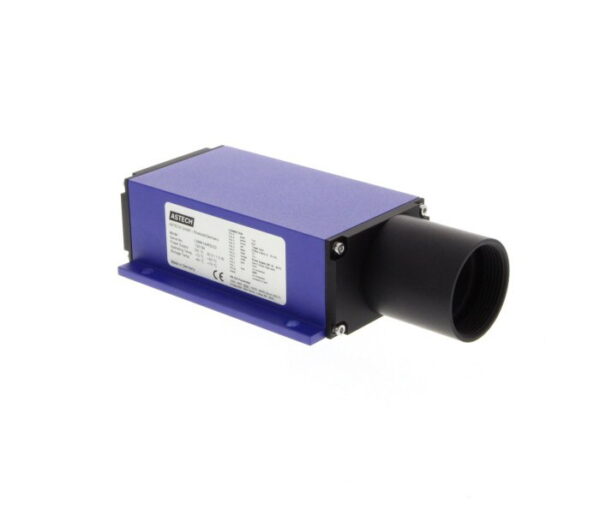

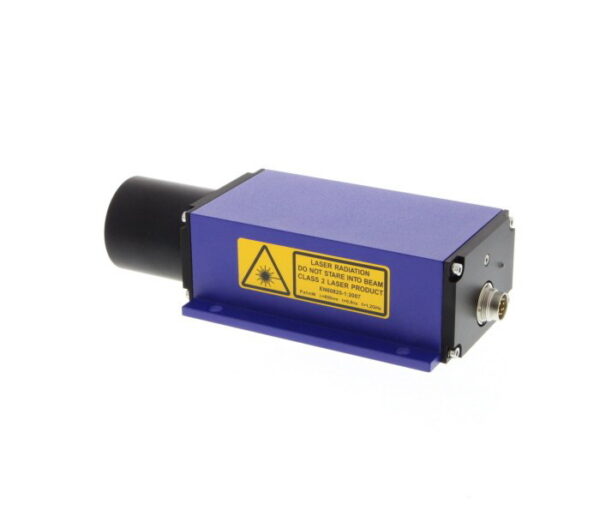

Лазерный дальномер Astech LDM41 A / LDM42 A

Лазерный (оптический) дальномер Astech LDM 41 A / LDM 42 A / Astech LDM 43 A используют достижения новейшей лазерной технологии, которая соединила высокую точность и производительность с разумной ценой. Этот лазер с прочным корпусом разработан для промышленного применения.

Датчики LDM 41/42/43 отличаются универсальностью применения и простотой инсталляции. Алгоритм обработки сигнала устраняет проблемы, имеющиеся у ультразвуковых и радарных измерителей, и являются идеальным решение для измерения расстояний до 30 метров или с рефлектором — до 100 метров.

Измерение на расстоянии до 100 м производится точно, быстро и бесконтактным способом (фазовый принцип). Лазер имеет как интерфейсы Profibus DP, SSI, RS232 или RS422, так и цифровые и аналоговые выходы. Датчики могут быть легко интегрированы с любым промышленным оборудованием. Компактная и прочная конструкция, низкая потребляемая мощность и возможность настройки специальных параметров гарантируют надежную работоспособность лазера.

Типовые применения:

• · Измерение расстояние и определение положения
• · Измерение уровня загрузки
• · Мониторинг положения подвижных объектов
• · Определение положения подъемного механизма, транспортного средства, крана, противоаварийных систем
• · Охрана труда в промышленности и аппликации, связанные с безопасностью работников

Преимущества:

• · Бесконтактное измерение расстояния
• · Диапазон измерений — от 0,1 до 30 м на естественных поверхностях, с рефлектором – до 100м
• · Точность измерений — ± 2 мм
• · Повторяемость измерений — ± 0,5мм
• · Последовательный интерфейс RS232 и RS422
• · Программируемый аналоговый выход
• · Один программируемый цифровой выход
• · Прочный корпус из алюминия, класс защиты IP 65

Датчик имеет один гибкий кабель как для подачи питания, так и для передачи сигналов, а также двунаправленный интерфейс, сигнальный и аналоговый выходы. Установка параметров датчика и выдачи результатов измерений выполняется через компьютер. Единицы измерения задаются пользователем.

Характеристики

Дистанция (расстояние до объекта) от 0,1 до 30 м., в зависимости от отражающей поверхности до 100 м.
Погрешность измерения ± 2 мм. (+20 C), ± 3 мм. (+15…30 C), ± 5 мм. (-10…+50 C)
Разрешение 0,1 мм,. свободно масштабируется
Источник света Лазер LK2 по DIN EN 60825-1:2001-11 (до1 мВт, красный)
Энергообеспечение 10…30 VDC
Потребляемая мощность 1,5 Вт.
Температурный режим -10…+50 C
Класс защиты IP 65
Размеры корпуса, мм 187 х 96 х 50 мм.
Повторяемость результатов в диапазоне 0,5 мм.
Выходы 1 логический программируемый и 1 аналоговый 4…20 мА
Вес прибора 0,85 кг.
Интерфейсы RS232 / RS422, скорость 2400, 4800, 9600, 19200, 38400
Дивергенция лазера 0,6 mrd, то есть при дистанции 10 м. диаметр луча 6 мм., а при 100 м. диаметр 60 мм.
Средняя наработка до отказа (MTTF) 100000 часов при 25 C

Комплект поставки:

• Датчик длины
• Кабель подключения 2м
• Флеш-носитель с ПО LDMTool для Windows
• Руководство быстрого запуска на русском языке
• Руководство разработчика с описанием формата команд

За дополнительную плату:

• Монтажный юстировочный кронштейн (рекомендуемый)
• Кабель длиной 2м, 5м,10м, 20м, 50м
• Кабель для программирования PCCAB/LDM4x
• Бокс для подключения CBOX/LDM4xA
• USB кабель для подключения к ПК
• Блок питания

Датчики расстояния Astech  имеют свидетельство средства измерения РФ и могут поставляться с поверкой.

Популярные модели дальномера Astech LDM41 в России:

10-2000-00 LDM41A

10-2000-01 LDM41A-RS232

10-2001-00 LDM42A

10-2001-01 LDM42A-RS232

10-2010-00 LDM41A-h with heating

10-2010-01 LDM41A-RS232-h with heating

10-2011-00 LDM42A/h with heating

10-2011-01 LDM42A-RS232-h with heating

10-2020-00 LDM41A with pressure equalizing element

10-2020-01 LDM41A-RS232 with pressure equalizing element
