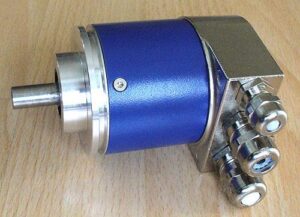

Абсолютный оптический энкодер многооборотный выпускается в двух исполнениях: с интерфейсами RS485 или RS485 SLIN (Simplified Local Industrial Network). Разрешение 13 / 12 бит, двоичный код. На шину подключается до 8 датчиков (энкодеров). Доступ к шине по принципу Master/Slave. Имеется возможность интеграции специфицированных пользователем протоколов RS485. Зажимной или сервофланец.
Напряжение: 10…30 VDC
Максимальный ток 50 мA
Интерфейс RS485-SLIN
Число шагов на оборот 8192 (13 бит)
Число оборотов 4096 (12 бит)
Абсолютная точность +/- 0,025°
Код Бинарный
Направление вращения CWW программируется
Выходы RS485
Самодиагностика Да
Максимальная скорость 10.000 об/мин
Подключение через Штеккер
Влажность 95% без конденсата
Температура -20…85 °C, возможно -40…85 °C
Диаметр вала 10 мм (зажимной фланец),
6 мм (сервофланец)
Размеры Диаметр 58 мм
Степень защиты IEC 60529 IP 54 или IP 65 (с уплотнением вала)
Вес 400 г
Особенности Доступ к шине: Master / Slave
Рекомендуемые принадлежности и документация:
Z 119.006 Крепление со смещенным центром
Z 119.013 Переходник от зажимного к сервофланцу
Z 119.015 Монтажная насадка для сервофланца
Z 119.017 Крепежный угольник для зажимного фланца
Z 119.025 Адаптер для зажимного фланца для монтажа с эксцентриком
Z 119.033 Переходник для зажимного фланца на 65 мм
Z 119.035 Подшипниковая насадка для сервофланца
Z 130.001 Штеккер без кабеля
Z 130.003 Штеккер с 2м кабелем
Z 130.005 Штеккер с 5м кабелем
Z 130.007 Штеккер с 10м кабелем
